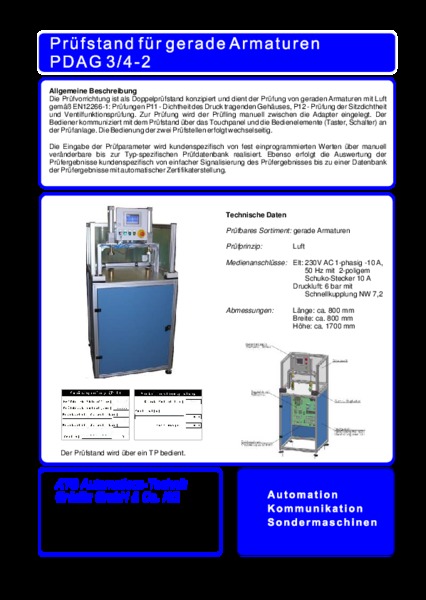

Prüfstand für gerade Amaturen PDAG 3/4-2
Die Prüfvorrichtung ist als Doppelprüfstand konzipiert und dient der Prüfung von geraden Armaturen mit Luft gemäß EN12266-1: Prüfungen P11 - Dichtheit des Druck tragenden Gehäuses, P12 - Prüfung der Sitzdichtheit und Ventilfunktionsprüfung. Zur Prüfung wird der Prüfling manuell zwischen die Adapter eingelegt. Der Bediener kommuniziert mit dem Prüfstand über das Touchpanel und die Bedienelemente (Taster, Schalter) an der Prüfanlage.
Die Bedienung der zwei Prüfstellen erfolgt wechselseitig. Die Eingabe der Prüfparameter wird kundenspezifisch von fest einprogrammierten Werten über manuell
veränderbare bis zur Typ-spezifischen Prüfdatenbank realisiert. Ebenso erfolgt die Auswertung der Prüfergebnisse kundenspezifisch von einfacher Signalisierung des Prüfergebnisses bis zu einer Datenbank der Prüfergebnisse mit automatischer Zertifikaterstellung.
veränderbare bis zur Typ-spezifischen Prüfdatenbank realisiert. Ebenso erfolgt die Auswertung der Prüfergebnisse kundenspezifisch von einfacher Signalisierung des Prüfergebnisses bis zu einer Datenbank der Prüfergebnisse mit automatischer Zertifikaterstellung.
Der Prüfstand wird über ein TP bedient.

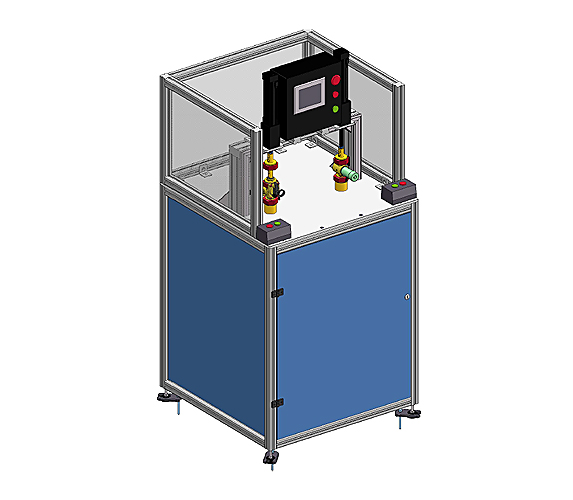

Prüfstand gerade Armaturen

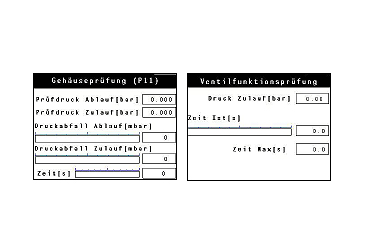

Display zur Visualisierung
Technische Daten
Prüfbares Sortiment: gerade Amaturen
Prüfprinzip: Luft
Medienanschlüsse:
Elt:
- 230V AC 1-phasig -10 A,
- 50 Hz mit 2-poligem
- Schuko-Stecker 10 A
Druckluft:
- 6 bar mit Schnellkupplung NW 7,2
Abmessungen :
- Länge ca 800 mm
- Breite ca. 800 mm
- Hohe ca. 1700 mm
